艺能锅炉WNS型燃油燃气锅炉是在总结了国内外先进技术的基础上，通过不断优化、完善设计而成的经典炉型。为追求高质量艺能一直以来在本体生产过程中严格遵守国家标准和ISO、ASME、TUV等国际标准；为了进一步提高燃油燃气锅炉热效率，艺能为用户设计了可选配的烟气冷凝式节能器装置，采用ND钢材质及涡街强化换热技术，回收烟气中大量的水蒸汽潜热，从而让锅炉的热效率达到了95%以上，节约燃料消耗。所有产品均为整装出厂，确保锅炉能够在用户现场快速安装，除需供水、供气和电气连接附件外，不要其他任何建筑结构和特殊的安装工序，在锅炉出厂前都进行了一系列的检测和调试工作，保证了锅炉出厂质量。产品规格型号有蒸汽0.5T、1tT2T、3T、4T、6T、8T、10T、15T、20T，热水0.35MW、0.7MW、1.4MW、2.1MW、2.8MW、5.6MW、7MW、10.5MW、14MW等。

结构介绍：

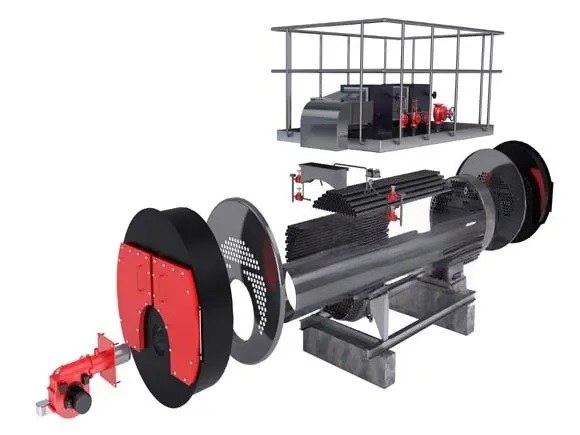

        WNS型燃油燃气锅炉产品均采用了国际流行的经典“全湿背三回程”设计结构。锅炉的设计加大了炉内受热面，燃烧室采用具有良好弹性的波纹炉胆，对于热胀冷缩有很强的适应能力，消除锅炉因冷热变化产生的应力，大量使用螺纹烟管强化传热效果，延长了烟气滞留炉内的时间，使烟气充分换热提高热效率，炉体底部采用动态三点排污，保证了锅水的品质，延长锅炉使用寿命。全湿背的这种结构避免了前后烟箱经常性的维修工作，锅炉在使用中更加安全、可靠。热水锅炉还设计了回水喷射加隔板的组合回水装置，以强化高温区管板附近的水循环，避免孔桥裂纹现象的发生。

技术特点及优势：

（一）最大传热面设计

         锅炉设计增加了炉内传热面、燃烧室采用全波纹炉胆、烟管采用了大量螺纹式烟管，进而强化传热效果，延长了烟气滞留炉内的时间、使烟气充分换热。最大受热面设计，每蒸吨锅炉受热面积可达到30平方米以上，充分保证了锅炉的出力及较高的热效率，同时具有额定负荷10%以上的超负荷能力和额定负荷30%的低负荷下稳定运行的能力。 波纹炉胆的良好弹性，对于热胀冷缩具有很强的适应能力，消除锅炉因冷热变化产生的应力，避免可能由此引起的设备损坏。

（二）全湿背式结构

       锅炉后部回烟室采用水冷的全湿背式结构，100%水包火整体设计，高温烟气被水空间包裹，很好地解决了回烟室的冷却及密封问题，避免了前后烟箱经常性的维修工作，大大减少了锅炉的事故和检修工作量使锅炉运行更加安全、可靠；

（三）烟气循环三回程

       锅内传热面的第一回程燃烧室（炉膛）布置在锅炉本体中间的下部；第三回程为反转烟管组安置在燃烧室对称的左右两方，由于其位于低水位区域，无辐射损失；第二回程烟管组安置在对称的第三回程烟管组上方。这种传热面的布置方式优点为：大容量的燃烧室（炉膛）可以保证气态或液态燃料都可以充分燃烧，烟气温度均匀扩散使NOX排放量降低、清洁环保。

        燃烧室设计为低位布置方式完全被包容在水中，热的辐射传递后让锅内的水对流，随即产生瞬间移动，水受巨大的温度差产生激荡形成自然对流，促使沸腾的蒸汽上升冷水下降，永不休止的对称循环流程达到了最佳的热传递，保证锅炉的均匀受热。

        锅炉烟管左右对称的布置使锅炉所受的热应力左右均匀，大大延长了锅炉的使用寿命；这样的设计不仅保留了较大的水位安全范围，而且使得蒸汽含水率低有效的保证蒸汽品质。

        锅炉低部则形成一个相对“稳定”的碱度沉降区，方便日常排污，易于锅炉的运行管理。

（四）WNS系列锅炉烟箱及外皮保温

        WNS系列锅炉烟箱采用对开式铰链链接，操作工人可以轻松打开烟箱，方便用户清扫烟管及维修。前、后烟箱门均采用双层耐火保温材料制作，密封性好、散热损失小；烟箱底部设有冷凝水排放装置，便于烟箱内部冷凝水排出，防止因冷凝水积存对烟箱及烟管造成腐蚀破坏。炉后设有观火孔和检查孔，锅炉顶部设有人孔便于检查。外皮保温由不锈钢和加厚超细玻璃丝棉进行隔热，降低散热损失，从而保证锅炉运行高效节能。

（五）WNS系列热水锅炉回水装置

       WNS系列热水锅炉设计了回水喷射加隔板的组合回水装置，利用循环水的流动压头，采用喷射给水，在锅炉内造成回燃室前管板水侧锅水的强烈扰动，以带走附着于管板壁面上的“过冷沸腾”汽泡，使金属壁面得到更好的冷却，从而解决了此种类型的锅炉回燃室前管板管孔间孔桥容易产生裂纹的老问题，使锅炉的运行更加安全。

（六）节能、高效

        为了进一步提高锅炉热效率减少浪费，我们为用户设计了可选配的冷凝式烟气余热回收装置。产品使用双金属轧片式翅片管做换热管，基管材料选用不锈耐酸钢管，肋片材料为纯铝整体轧挤成型，是一种新型高效传热元件，外壳采用ND（09CrCuSb）钢,运行时间可达4万小时。本装置采用间壁式换热原理，使被加热水从翅片管内部流过，烟气从翅片管外部流过，通过对流换热和部分冷凝换热从而能够把烟气中的显热和潜热最大程度回收的一种节能装置，加装此设备后可大大降低锅炉排烟温度提高锅炉热效率，从而实现节能减排作用
